执行标准： CJ 128-2007热量表
CJJT 223-2014 供热计量系统运行技术规程
GBT 28270-2012 智能型阀门电动装置
JB/T 10768 -2007 空调水系统用电动阀门
QKDZT-201－2019 供暖智能控制阀企业标准V1.1
一、产品简介
1.概述
供暖智能控制阀（以下简称控制阀）主要用于供暖二次网终端楼宇或单元间的平衡调节。可以有效解决二次网热量分配不均衡导致的投诉过多，能耗过高等问题。通过配套上位机平台的数据分析，可以实现自动平衡调节，强制调节，回水温度检测，数据分析，用户放水，私装循环泵等情况的预警等功能。

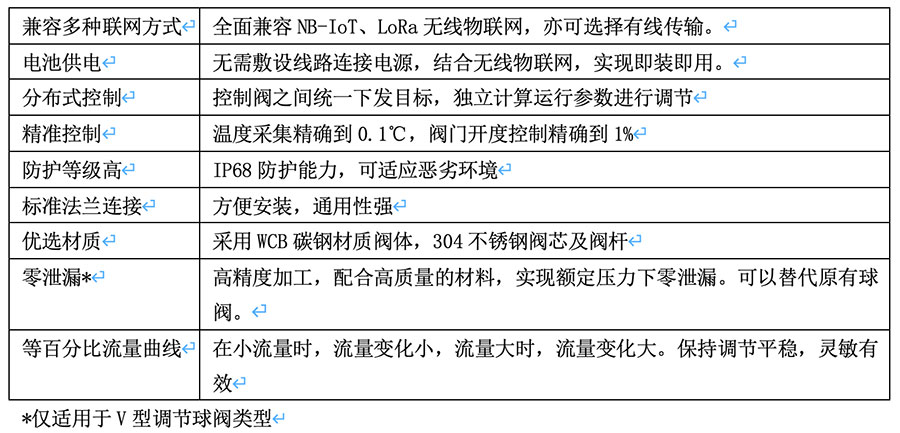

2.主要特点
本产品采用电池供电，可选外接电源供电。结合物联网无线通讯技术，极大降低了安装施工难度，无需铺设线路，直接安装于原有的管道上。
利用“基于回水温度相对一致法”的平衡理论，减少测量数据，提高测量精度，测控一体，集中采集，分布式动态调节，可快速稳定的完成供热二次网的平衡调节。
二、产品分类
（一）按阀门类型分
1. W型调节球阀：
一种改进型的球阀，在传统球阀基础上改进了阀芯设计，使流量呈等百分比特性，与热量特性结合可实现线性调节，且具有低泄漏率的关断功能。
同时内置安装温度传感器的盲管，减小了施工难度，也可使用工具手动开闭调节，即装即用。
一种专为供热流量调节设计的阀体，利用平面阀芯的特殊扇形开口实现精确流量控制。
同时内置安装温度传感器的盲管，减小了施工难度，也可使用工具手动开闭调节，即装即用。
按通讯类型分
兼容移动电信联通的窄带物联网NB-IoT网络，实现低功耗，广范围覆盖，数据安全传输与存储。
采用扩频技术的无需流量费用的自组网方案，实现小区内数据加密通讯，特别适合地下室，车库等无运营商网络覆盖的环境。
支持RS485或Mbus总线，适用于有条件铺设供电线路，覆盖范围较小，需要频繁通讯的场景。
三、产品功能概述
控制阀需要配合对应的组网设备及上位机《供热二网管控平台》或手机APP《供暖手机助手》使用，结合大数据分析，专家系统等功能提供更多的附加功能，具体请参考上位机软件说明书。
1. 获取控制阀当前状态及设定的参数：调节时间间隔、设定温度、等值区、强制状态、强制开度、当前开度、回水温度，停止调节状态，阀门调幅，小开度，大开度，自动报警，当前电量，当前电压，自动停止调节时长，VIP模式，目标温度权重等；
2.对阀门进行强制开度0-100%的控制。
3.设置或取消阀门根据目标温度进行自动流量控制的参数，包括：调节间隔，目标温度，等值区，调幅，启动停止调节，自动停止调节等。控制阀根据设定参数自动完成调节过程。
4.设置自动报警，对温度、开度、电量等异常情况进行报警。
5.设置VIP模式，使VIP模式下的阀门不参与自动调节，保持指定开度不变。
6.设置目标温度权重，使不同位置与类型的建筑获取适合的热量。
7.定期除垢，按照设定定期清除水垢的功能。
8.远程关闭执行器电源，控制阀可以接收指令关闭自身电源，以在非供暖期节省电池电力。
四、选型说明
|
控制类型 |
执行器 产品编号 |
供电类型 |
通讯类型 |
阀门口径 及类型 |
WKF - 08 - B - N - 50V
控制类型：WKF（供暖智能控制阀）
产品编号：08（60N·m峰值扭矩），09（120N·m峰值扭矩）
供电方式：B（内置电池供电），E（外接电源供电）
通讯类型：L（LoRa无线通讯），N（NB-IoT无线通讯），RS（RS485有线通讯）
阀门口径：DN32，DN40，DN50，DN65，DN80，DN100，DN125，DN150
阀门类型：V（V型调节球阀），S（扇型调节阀）

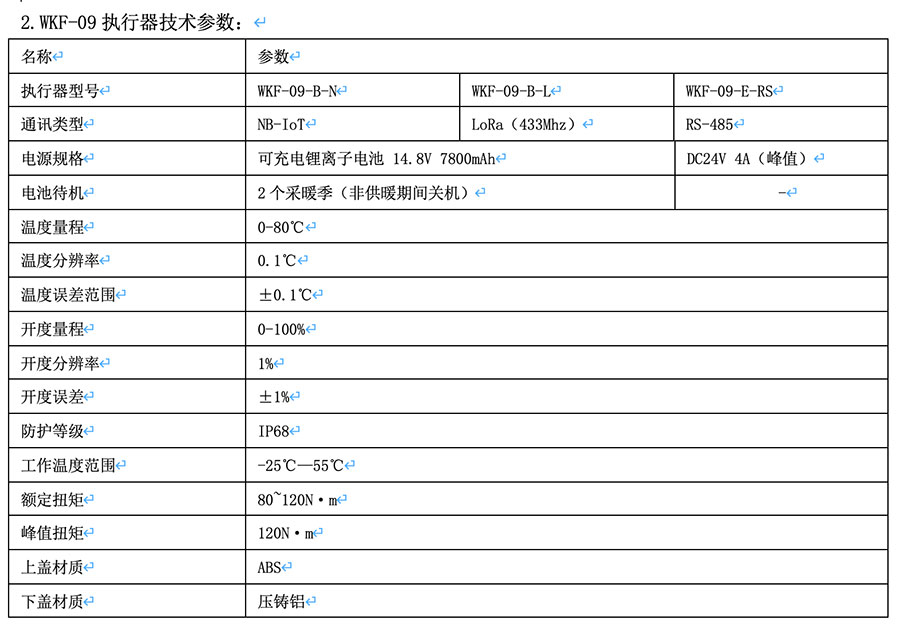

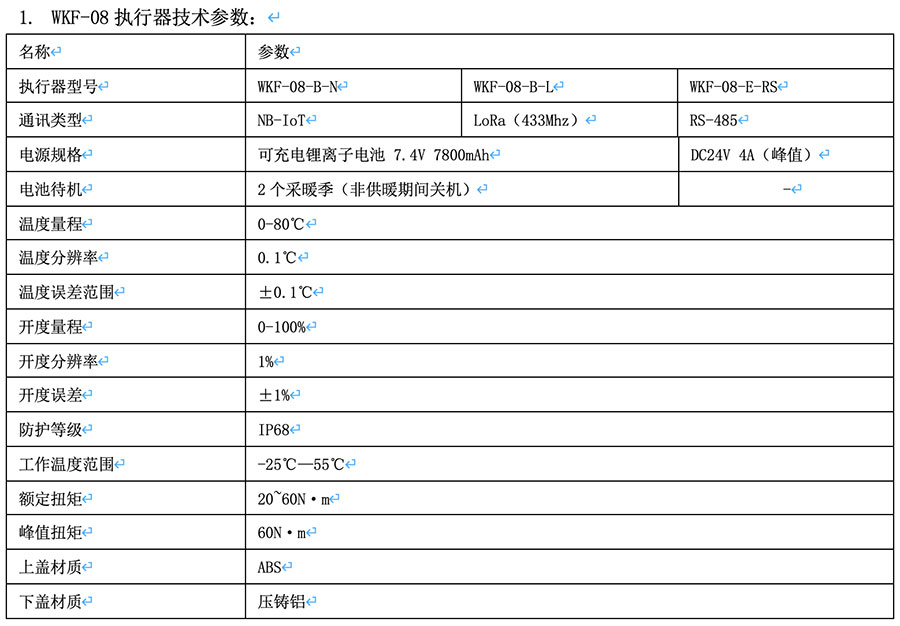

五、执行器技术参数

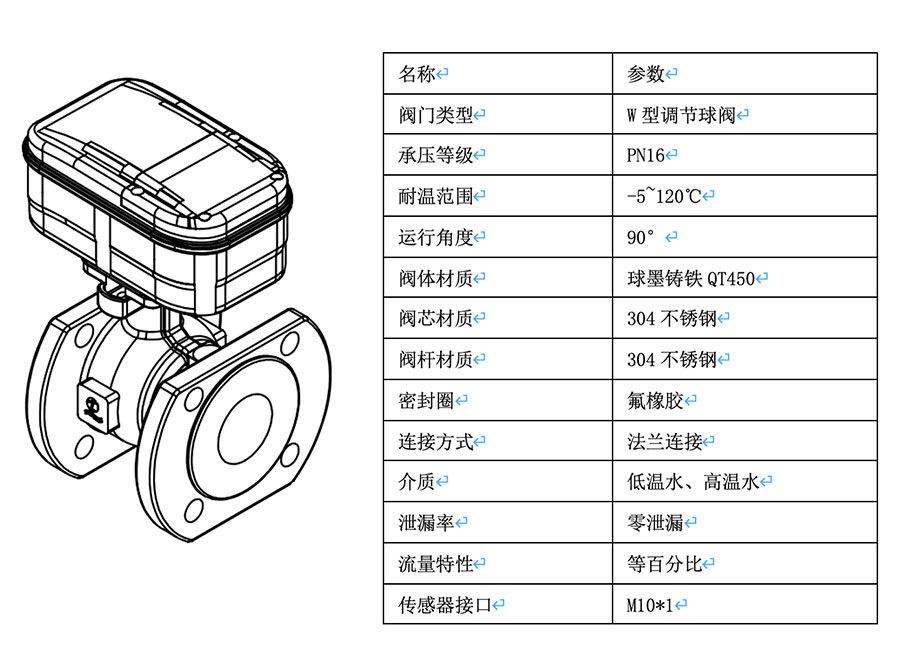

1.W型调节球阀技术参数

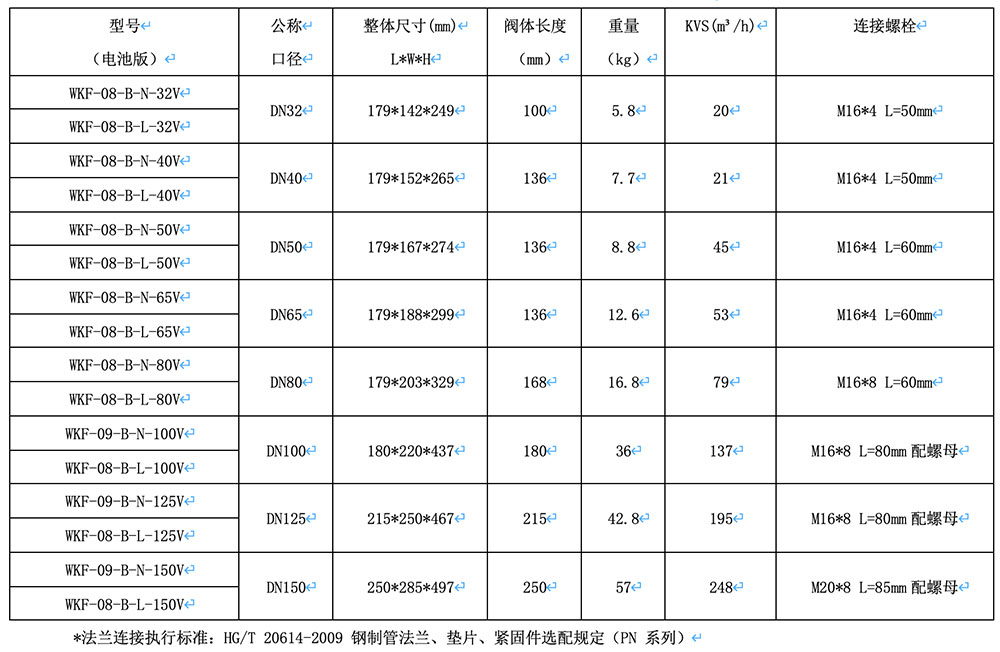

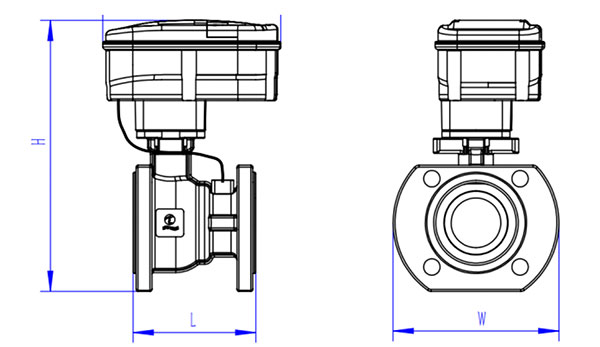

2.型号参数：

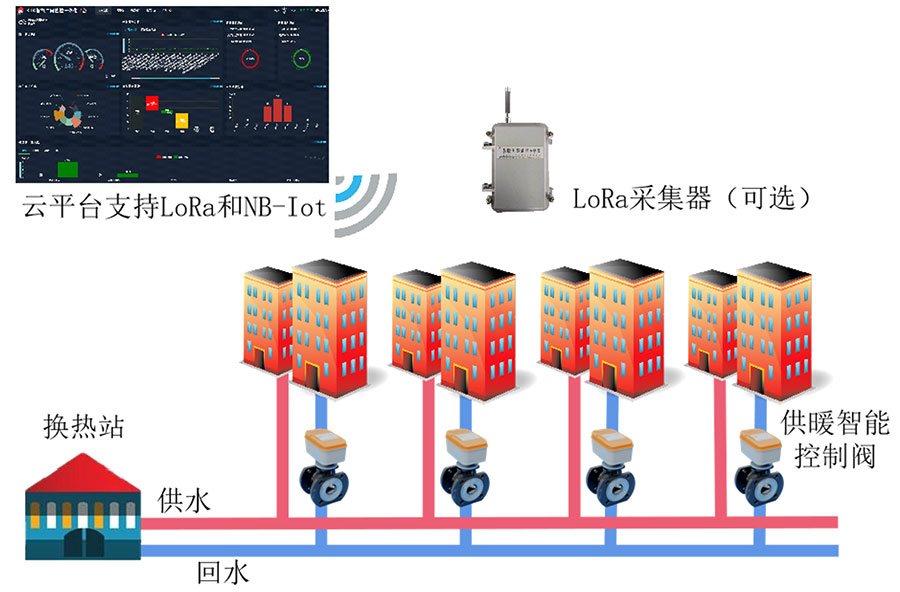

六、方案介绍
本产品安装于供暖单元回水管道的末端，利用物联网进行数据通讯，并根据上位机调控平台进行参数设定，数据采集等功能。通过数据上传分析和自动控制，可以快速完成实现换热站区域内各单元的水力平衡调节从而解决冷暖不均引起的投诉和热耗浪费问题。
安装指导
1. 控制阀阀体采用法兰连接，应安装于水平或垂直的直管段，满足前3D后2D的安装距离。

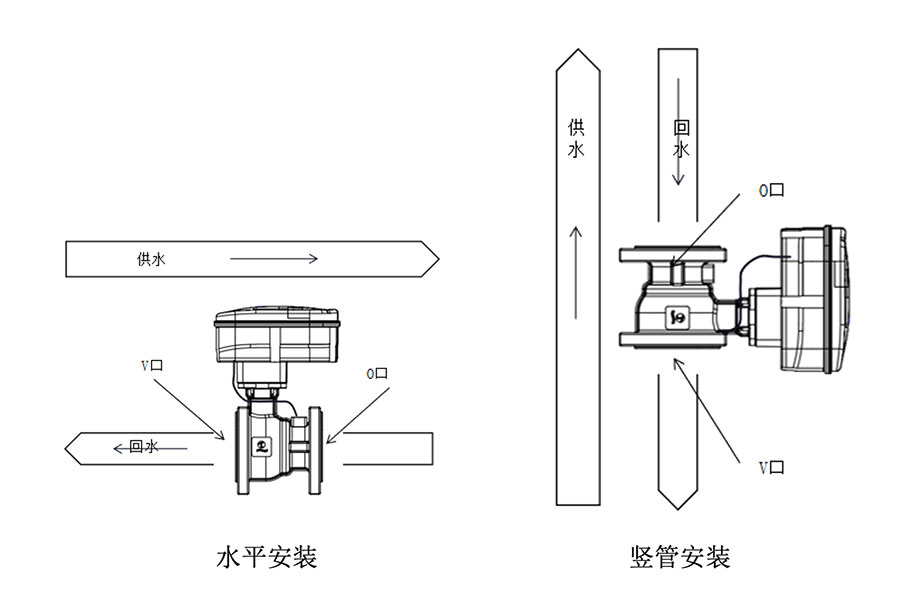

2.控制阀支持以下安装位置：
楼栋单元门内/外侧立管安装；
楼栋楼道内管道竖井内安装；
单元门前管道井内安装（不建议此种方式，如必须安装的应首先确保信号传输可靠和积水排放正常）；
3.水流方向应满足：球阀O口→温度传感器→球阀V口
