★稳定:末端设备的流量变化不受系统压力波动的影响,流量变化不互相干扰。★节能:较传统的系统节能15-40%。★高效:大大地缩短了调试时间,系统运行具有高效率。

★舒适:调控温度精度更高,比传统变流量系统更舒适。

★驱动器为直行程,互换性好。★流量特性曲线:直线/等百分比。★流量误差不大于5%。

产品概述

      DPF系列恒压差电动调节阀是动态平衡与电动调节一体化的产品,主要使用于暖通空调系统末端空调设备(如空调箱、新风机组、空气处理器)的温度控制,通过配置智能模块控制装置,可方便的对各环路的流量、温度进行自动控制,实现合理利用能量,节约能耗,智能化管理。应用此阀末端设备只受标准控制信号的影响,而不受系统压力波动的影响,使系统调节更稳定,更节能,特别适用于系统负荷变化较大的变流量系统中.

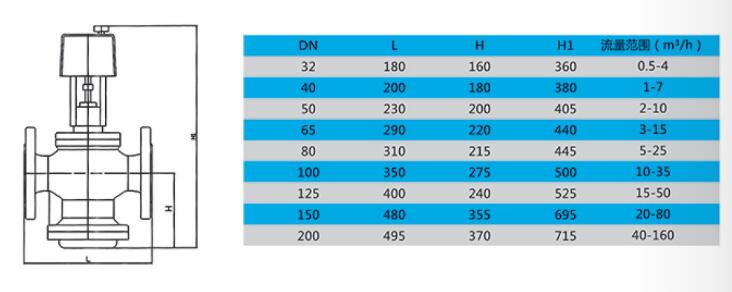

产品结构及安装示意图

技术特点


      1.流量调节特性

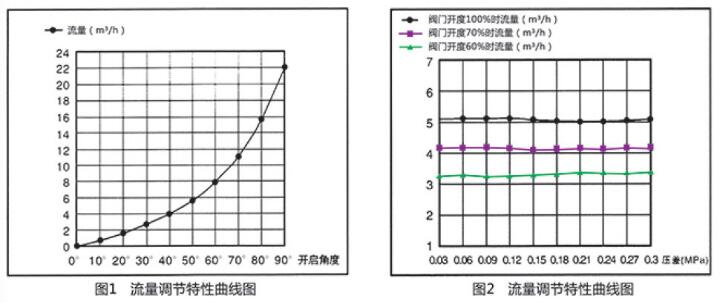

      当空调负荷变化时,阀门根据系统的控制信号调整到某一开度,流量相应调节到某一数值. 不同的开度对应不同的流量,流量与开度关系曲线是一条近似的指数特性曲线,具备了与空调系统末端装置相匹配的调节性(图1)

      2.流量恒定特性

      当阀门根据当前负荷处于某一流量时,由于阀门具有自力式流量控制阀的自力式适应功能，流量不随系统的压力变化而变化。因此当其它流量控制装置动作时该阀门不受影响,流量保持恒定,避免了普通电动调节阀调节时给系统带来的波动。流量恒定特性曲线见图2。

选型方法

      (1)动态平衡电动调节阀选型图,图中加粗线段为每种规格阀门]的控制流量范围。阀[ ]选型时,在图中找出覆盖设计流量的控制流量范围,再对应找出合适的阀门规格。

      (2)建议尽量按等管径原则选型,如果等管径选型使设计流量接近阀门控制流量范围下限时,可考虑缩径选型。
