    ZYF动态压差平衡阀
    产品分类:KPF平衡阀及智能仪表

    产品详情



    ZYF系列自力式压差控制阀是一种不依靠外界动力而保持被控制系统压差恒定的水力工况平衡用阀,用于城镇供热(空调)的水系统中,保持被控系统(一个小区、一栋楼宇、一个单元、一个用户、一台设备……)的压差为定值,尤其适用于自主调节,分室控温,分户计量的变流量系统。

      功能特点

      该阀为双阀瓣结构,阀杆不平衡力小,结构紧凑,用于供热(空调)水系统中,恒定被控系统的压差,并有以下的特点:

      1、恒定被控系统压差;

      2、支持被控系统内部自主调节;排除外网压差波动对被控系统的影响;

      3、采用先进技术膜片,理论误差为零,且可承受0.8MPa的压差;

      4、采用先进的无级调压结构,控制压差可调比可达25:1;

      5、当被控系统内部无自主调节时,该阀即具备了自力式流量控制阀的功能,设定流量的方法;

      a、调节控制压差的大小;

      b、调节被控系统阻力的大小;

      6、具备消除堵塞的功能,当控制压差最大时,阀门为全开状态,堵塞在双阀瓣处的污物会在介质压力下清除干净,方法是将导压管端的球阀关闭3-5分钟。

      7、控制压差精度±5;

      技术参数

      1、公称压力1.6MPa(2.5 MPa预定);

      2、介质温度0~150℃;

      3、工作压差范围0.02~0.3 MPa;

      4、结构长度符合GB/T12221中"截止阀及止回阀的结构长度"中的优选尺寸。

      5、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

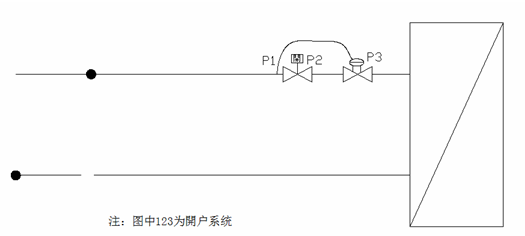

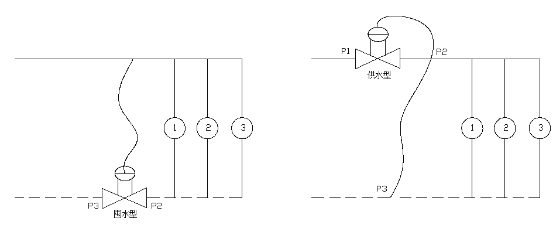

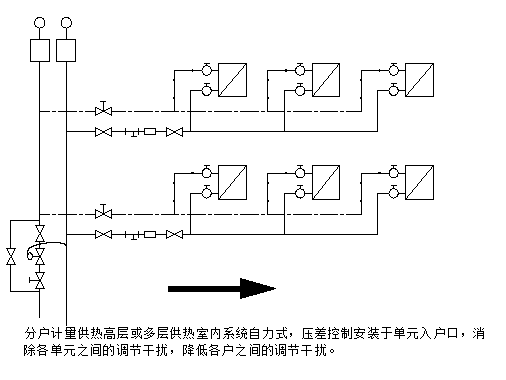

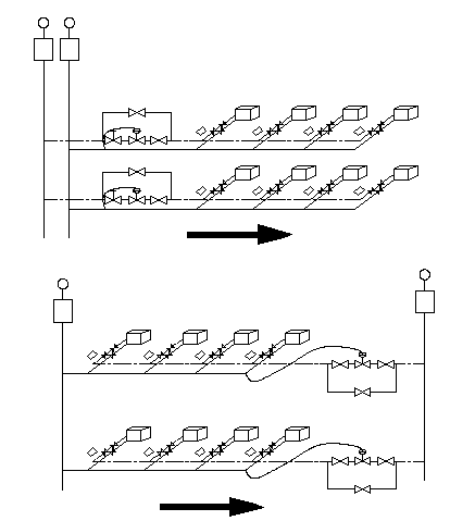

      自力式压差控制阀在水系统中的几种不同安装方式

      安装示意图



    选型

      一、建议尽量不变径选用阀门;

      二、根据量大流量和可能的最小工作压差计算所需的最大KV值,应小于阀门的最大KV值;

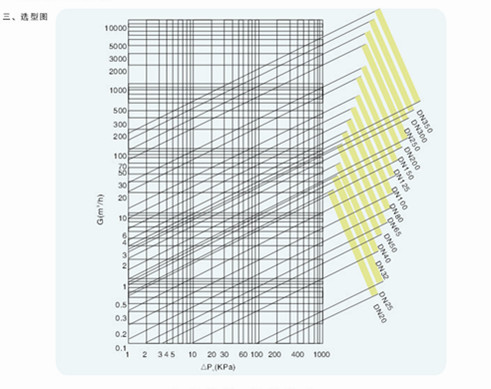

      三、选型图
