1.概述
KNB系列智能温控阀是公司针对我国供水采暖系统自主开发、设计的一款智能温控阀。本温控阀上行与控制中心相连为NB-LOT，温控阀内置微电脑控制芯片，可直接接收控制中心对阀门开关状态的调节;同时将热介质温度和阀门开度整合传送给控制中心。系统掉电时，无论温控阀工作在任何模式下，阀门均打开，防止影响用户在停电时的正常用热。
2. 智能温控阀功能说明
3. 阀体结构及特性

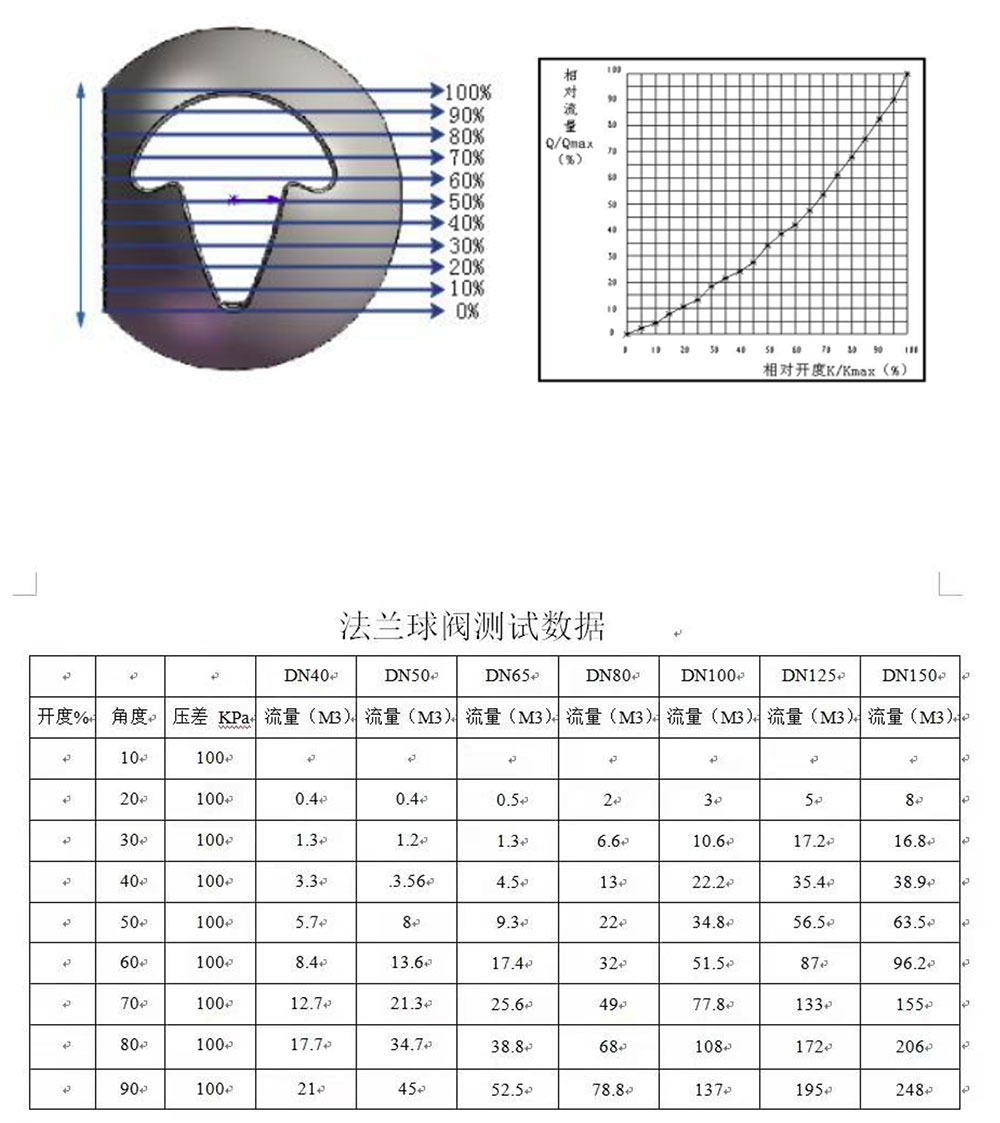

1.开度调节范围：0~100%可调节，流量调节特性（线性）好。
2.阀门主要元部件及材料
阀体：球墨铸铁
阀芯：304不锈钢
阀杆：304不锈钢
密封: PTFE
测温座：304不锈钢

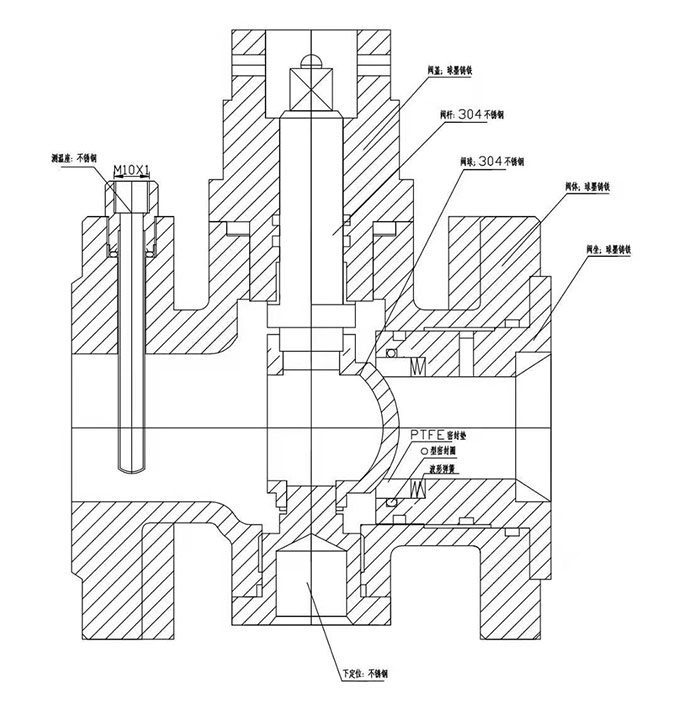

3.零件组装图
9.1 阀门开度设置
|
名称 |
定义 |
|
请求方法 |
http post |
|
请求地址 |
http://113.24.58.96:5008/api/valve/cmd/v1.0.0/ValveCmd/openValue?acount={acount} |
|
参数 |
必选/可选 |
类型 |
位置 |
描述 |
|
acount |
必选 |
string |
query |
应用编码由厂家提供 |
|
deviceID |
必选 |
string |
body |
设备编号 |
|
openValue |
必选 |
int |
body |
阀门开度0-100 |
• 请求示例
• Method: POST
• request: http://113.24.58.96:5008/api/valve/cmd/v1.0.0/ValveCmd/openValue?acount=ddeeec542a4649f8a9a8fbc968244c25
• Header:
• Content-Type:application/json
• Body:
• {"deviceID":"837865","openValue":100}
• 响应实例
• response:
• Status Code: 200 OK
• Content-Type:application/json
• Body:
• {
• "deviceID": "837865",
• "openValue":100
• }
• 成功码
• Status Code: 200 OK
9.2 阀门模式设置
|
名称 |
定义 |
|
请求方法 |
http post |
|
请求地址 |
http://113.24.58.96:5008/api/valve/cmd/v1.0.0/ValveCmd/ setValveMode?acount={acount} |
|
参数 |
必选/可选 |
类型 |
位置 |
描述 |
|
acount |
必选 |
string |
query |
应用编码由厂家提供 |
|
deviceID |
必选 |
string |
body |
设备编号 |
|
valveMode |
必选 |
int |
body |
0x55 强制开阀，0x99 强制关阀，0xFF 自由控制,0x66 单次开阀， 0x77 单次关阀 0x88 进入调试模式，0x11 远程控制 |
• Status Code 200 OK 及响应设置值；
• 请求示例
• Method: POST
• request: http://113.24.58.96:5008/api/valve/cmd/v1.0.0/ValveCmd/setValveMode?acount=ddeeec542a4649f8a9a8fbc968244c25
• Header:
• Content-Type:application/json
• Body:
• {"deviceID":"837865","valveMode":17}
• 响应实例
• response:
• Status Code: 200 OK
• Content-Type:application/json
• Body:
• {
• "deviceID": "837865",
• "valveMode":17
• }
• 成功码
• Status Code: 200 OK
9.3 阀门上报周期设置
|
名称 |
定义 |
|
请求方法 |
http post |
|
请求地址 |
http://113.24.58.96:5008/api/valve/cmd/v1.0.0/ValveCmd/setUptime?acount={acount} |
|
参数 |
必选/可选 |
类型 |
位置 |
描述 |
|
acount |
必选 |
string |
query |
应用编码由厂家提供 |
|
deviceID |
必选 |
string |
body |
设备编号 |
|
upTime |
必选 |
int |
body |
上报间隔1-1440 |
响应参数
•
• Status Code 200 OK 及响应设置值；
• 请求示例
• Method: POST
• request: http://113.24.58.96:5008/api/valve/cmd/v1.0.0/ValveCmd/setUptime?acount=ddeeec542a4649f8a9a8fbc968244c25
• Header:
• Content-Type:application/json
• Body:
• {"deviceID":"837865","upTime":1440}
• 响应实例
• response:
• Status Code: 200 OK
• Content-Type:application/json
• Body:
• {
• "deviceID": "837865",
• "upTime":1440
• }
• 成功码
• Status Code: 200 OK
9.4 设置调试模式设定温度
|
名称 |
定义 |
|
请求方法 |
http post |
|
请求地址 |
http://113.24.58.96:5008/api/valve/cmd/v1.0.0/ValveCmd/ setValveTemp?acount={acount} |
请求参数
|
参数 |
必选/可选 |
类型 |
位置 |
描述 |
|
acount |
必选 |
string |
query |
应用编码由厂家提供 |
|
deviceID |
必选 |
string |
body |
设备编号 |
|
temp |
可选 |
double |
body |
设置调试模式对应设置温度默认22℃ |
|
tempLimit |
可选 |
double |
body |
设置调试模式对应门限 默认1℃ |
|
time |
可选 |
int |
body |
周期检测时间 默认110分钟 |
响应参数
•
• Status Code 200 OK 及响应设置值；
• 请求示例
• Method: POST
• request: http://113.24.58.96:5008/api/valve/cmd/v1.0.0/ValveCmd/setValveTemp?acount=ddeeec542a4649f8a9a8fbc968244c25
• Header:
• Content-Type:application/json
• Body:
• {"deviceID":"837865","temp":22,"tempLimit":1,"time":110}
• 响应实例
• response:
• Status Code: 200 OK
• Content-Type:application/json
• Body:
• {
• "deviceID": "837865",
• ,"temp":22,
• "tempLimit":1,
• "time":110
• }
• 成功码
• Status Code: 200 OK
