一、概述：
智慧阀（电子式智能调节阀）是一款解决电动调节阀、实现压力、压差、温度、流量智能化控制的仪表，不仅能实现智能化开度控制，还可实现流量、压力、压差、温度、的显示与控制，一体化结构提高了效率，并节约了成本，而且有数字通讯RS485/GPRS/NB-IOT可选远程上传和控制。
广泛用于楼宇/供热水力平衡，工业/农业节能的定向设定等流体控制现场。

二、技术参数
1、电源激励：24VDC（80W）；
2、实用口径：DN32～DN200；
3、防护等级：IP65；
4、流量量程：0～1000m3/h；
5、流量精度：3%-10%；
6、温度（温差）量程：0～150℃；
7、温度（温差）精度：1℃；
8、压力（压差）量程：0～1.6MPa
9、压力（压差）精度：1%；
10、执行器输入/输出：0-10V/4-20mA；
11、通讯方式：RS485/NB-IOT/BA/DDC；
12、调节功能：PID调节。

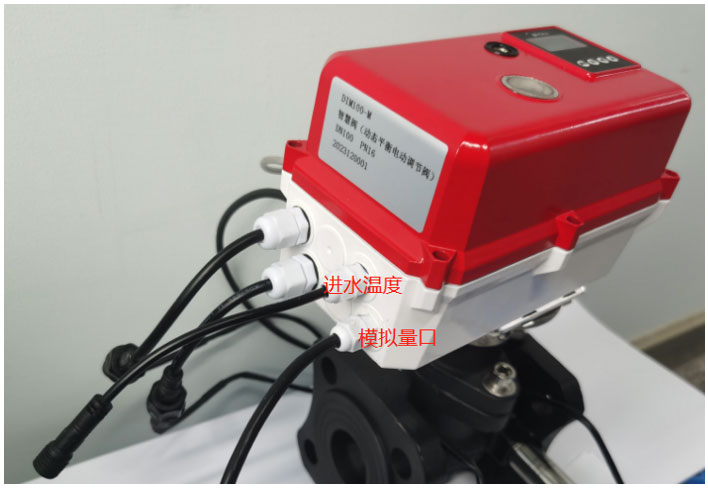

13、接线说明：

电源/输出口：
红线：24VDC正极（红线）
绿线：24VDC负极（绿线/蓝线）
黄线：485A（黄线）
白线：485B（白线）



3.6 安装说明：
1、执行器与阀体安装时，螺丝螺母的紧固推荐使用弹垫+平垫的方式。
2、安装时，阀门需在全开或全关的位置，在进行安装执行器,对应执行器上的物理指示为“ON”或“OFF”。
3、配套球阀时，阀门的最大扭矩值≤80Nm。球阀长期不动作，其第一次开阀或者关阀的扭矩值的最大者为最大扭矩。或者选用带弹性密封的球阀。
4、配套蝶阀时，蝶阀的最大扭矩值≤80Nm，因为蝶阀正常安装后，其扭矩值会增加10-20%左右。
5、直联型安装时，由于孔深小于15mm，如果阀门的输出轴大于15mm则需要切割。
6、如果自己配套支架和联轴节需注意以下事项：
※ 支架的强度要符合使用要求：执行器在开阀或者关阀切换过程中，支架扭动≤0.2mm。
※ 支架的平行度≤0.5mm。
※ 联轴节两端的轴孔加工应保证必要的精度和同心度，目的是最终确保机械回差小于10°，否则会导致执行器无法正常工作。
7、螺钉上应该加装、弹垫、平垫，建议拧紧后在螺钉四周点密封胶，防止螺钉松动。
8、安装完成后，应先用手柄驱动装置开关一次，确认工作正常后，再执行调阀步骤
